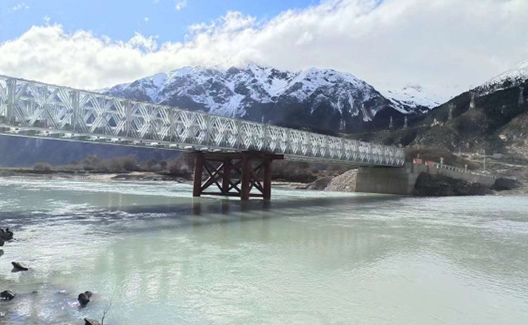

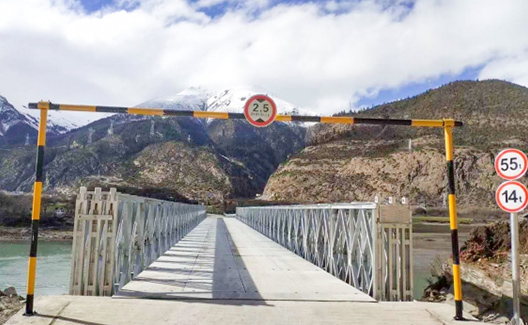

200型装配式钢桥从外观上看与"321"型贝雷钢桥相似，但将桁架高度提高到2.134米。对于部分较长跨径的钢桥，可以采取加强弦杆间的接头与桁架间的接头错开布置，减小因销孔间隙引起的非弹性变形，并采用预拱的方法，大大减少桥梁跨中竖向挠度。螺栓连接构件采用导向套定位固定的方法增加了产品连接精度，导向套受剪，螺栓受拉，提高了螺栓的使用寿命，保证了装配式钢桥的安全性。抗风拉杆制作成整体式，并与横梁连接，提高装配式钢桥的整体稳定性。水平支撑架与桁架片之间是跨接固定，这样可保证整桥没有侧弯，整桥架好后并带预拱度。200型装配式钢桥除可组装成单车道桥梁外，还可组装成双车道桥梁，从而扩大了桥梁的使用范围。
| 产品属性 | |
|---|---|
| 品名 | 200型装配式公路钢桥（贝雷钢桥） |
| 型号别名 | HD200型，CB200型，ZB200型装配式公路钢桥（贝雷钢桥） |
| 桁架片型号 | 200型贝雷片 |
| 桁架片常规尺寸 | 3.048米（10英尺）× 2.134米（孔到孔） |
| 钢桥标准车道净宽 | 3.15米特制单车道； 4.2米标准单车道； 7.35米标准双车道；（也可根据客户需求特制） |
| 钢桥设计最大跨度 | 单车道60.96米单跨；双车道45.72米单跨；（若总长大于最大单跨长度，可做多跨连续梁，也可选择GWD型钢桥） |
| 荷载等级 | 汽车10级；汽车15级；汽车20级；履带-50级；挂车-80级；单车40吨；单车60吨；单车150吨；AASHTO HS20，HS25-44，HL93，BS5400 HA + HB；域-A；域-B；公路-I级；公路-II级；印度标准Class-40；澳大利亚标准T44；韩国标准D24 等。 |
| 钢桥主要材质 | GB Q345B |
| 连接销子材质 | 30CrMnTi |
| 连接螺栓等级 | 8.8级高强螺栓 |
| 表面防腐 | 热镀锌；油漆；钢结构重型防腐油漆；沥青漆；桥面板防滑骨料处理等。 |
| 桥梁架设方法 | 悬臂推出法；吊装法；浮运法；就地拼装法；堆土施工法等。 |
| 安装需要时间 | 桥台等条件具备后7-14个晴天日（根据桥梁长度和现场条件确定） |
| 安装需要工人 | 6-8名（根据现场条件确定） |
| 安装需要设备 | 吊车，卷扬机，千斤顶，手拉葫芦等。（可根据现场条件调整） |
| 钢桥特点 | 交货期短，配件轻便，装配快速，可互换，可拆卸，寿命长；承载能力大，寿命长。 |
| 通过认证 | ISO，CCIC，BV，SGS，CNAS等。 |
| 执行标准 | JT-T/728-2008 |
